【衡水龍興儀表有限公司】

注:本圖片僅供參考

智能流量積算儀(無補償)

  • 產品簡述
  • 詳細資料
本儀表以微處理器為基礎、功能齊全、有通訊能力、能與各種流量變送器、傳感器配合使用。如:孔板,彎管,電磁,超聲,渦街(電流/頻率)等,由于進行了周密的可靠性設計,使儀表具有良好的電磁兼容性和可靠性。
產品概述

       本儀表以微處理器為基礎、功能齊全、有通訊能力、能與各種流量變送器、傳感器配合使用。如:孔板,彎管,電磁,超聲,渦街(電流/頻率)等,由于進行了周密的可靠性設計,使儀表具有良好的電磁兼容性和可靠性。

〖儀表能對下列流體進行準確的聯機運算〗

       蒸 汽 …… 根據IAPWS-IF97公式計算蒸汽的質量流量和熱量流量;
       一般氣體 …… 溫度、壓力補償測量標準體積流量和質量流量,包括濕氣體的干部分流量計算和“壓縮系數”(Z)補償;
       天 然 氣 ……溫度、壓力補償測量標準體積流量和質量流量,包括天然氣“超壓縮系數”(Fpv)補償;
       液 體 …… 溫度補償或密度補償測量標準體積流量和質量流量。

產品特點

       ■ 可接受以下幾種輸入信號

       (1)    測定流量輸入信號
       模擬流量信號(AI1):差壓或線性流量信號(4-20mA DC、0-10mA DC或0-20mA DC)
       頻率流量信號(f):1-10,000Hz

       (2)    測定壓力輸入信號(AI2)
       壓力變送器模擬信號(4-20mA DC、0-10mA DC或0-20mA DC)。

       (3)    測定溫度輸入信號
       熱電阻Pt100或者K、E、T分度熱電偶信號。
       溫度變送器模擬信號(AI3):(4-20mA DC、0-10mA DC或0-20mA DC)。

       ■ 流量、溫度或壓力的輸入信號均可以為0-5V DC或1-5V DC,須訂貨時說明。
       ■ 可提供變送器+24V DC、+12V DC供電電源(有短路保護功能),以簡化系統、節省投資。
       ■ 可提供累積量,瞬時量,溫度,壓力等的上下限報警功能,以及累積量脈沖輸出功能。
       ■ 簡單的容錯功能:溫度、壓力補償測量信號異常時,用對應的手動設定值進行補償運算。
       ■ 儀表時鐘和無紙記錄功能為計量管理帶來了方便。
       ■ 豐富的自診斷功能使儀表更易使用和維護。
       ■ 密碼設定可防止未經授權的人員改變已設定的數據。
       ■ 儀表內部不設任何電位器、編碼開關等可調器件,從而提高儀表的耐振性、穩定性和可靠性。
       ■ 特殊設計的WDT電路、上電復位電路確保儀表通電運行正常,使用可靠性高的鐵電存儲器,斷電數據不丟失,保護時間10年。
       ■ 能與上位計算機進行數據通訊,組成能源計量網絡系統。
       ■ 除了常規的溫度補償、壓力補償、溫度壓力補償外,該表還可對:
       ·一般氣體的“壓縮系數”(Z)進行補償;
       ·天然氣的“超壓縮系數”(Fpv)進行補償;
       ·流量系數非線性進行補償,協議流量上下限功能;
       ·差壓式流量計流束膨脹系數進行補償;
       ·特別是該表在蒸汽流量測量、濕氣體的干部分流量測量方面十分完善。
       ■ 采用組態方式工作,一臺流量積算儀具備以上所有功能。對用戶來說,無需知道工況參數、傳感器參數就可選用本表解決各種流量測量問題。

主要技術參數

       ■ 測定輸入信號
       (1)    測定流量輸入信號
       模擬流量信號(AI1):
       4-20mA DC、0-10mA DC或0-20mA DC,鍵盤設定選擇。
       提供+24VDC外供電源,用于二線制4-20mADC變送器供電,負載能力為30mA,帶過流保護。
       頻率流量信號(f):
       波形:矩形、正弦、三角波形。
       幅值:低電平0-2V,高電平5-24V(可根據用戶要求)。
       頻率:1-10,000Hz。  輸入電阻:5KΩ。
       提供+24VDC和12VDC獨立外供電源,用于頻率式流量變送器供電,頻率流量信號輸入與主機隔離, 二者選一,保證負載能力為100mA,帶過流保護。

       (2)    測定壓力輸入信號(AI2)
       4-20mA DC、0-10mA DC或0-20mA DC,鍵盤設定選擇。
       提供+24VDC外供電源,用于二線制4-20mADC變送器供電,負載能力為30mA,帶過流保護。

       (3)    測定溫度輸入信號 (-200-560℃)
       熱 電 阻;Pt100分度     三線制輸入,單線電阻≤10Ω
       熱 電 偶:K、E、T分度等
       模擬溫度信號(AI3):4-20mA DC、0-10mA DC或0-20mA DC,鍵盤設定選擇。
       提供+24VDC外供電源,用于二線制4-20mADC變送器供電,負載能力為30mA,帶過流保護。

       ■模擬變送輸出信號
       4-20mA DC、0-10mA DC或0-20mA DC,鍵盤設定選擇;
       可以選擇流量,壓力或溫度等信號變送輸出.
       負載電阻:0-500Ω(4-20mA DC或0-20mA DC)
       0-1000Ω(0-10mA DC)
       數據更新周期:≤0.3S
       ■ 報警繼電器觸點容量:      AC 220V 3A或DC 24V 5A(阻性負載)
       ■ 基本誤差
       頻率信號輸入:讀數的0.1%
       電阻電偶輸入:±0.3℃(t≤300℃時)
       讀數的0.1%(t﹥300℃時)
       電壓電流輸入:滿量程的±0.1%
       電  流 輸 出:滿量程的±0.2%
       補償后流量顯示;滿量程的±0.2%

       ■ 補償范圍
       蒸    汽: 壓力                     0.1-22MPa abs
                      溫度                     0-374℃(飽和蒸汽)
                                                  100-560℃(過熱蒸汽)
       一般氣體: 壓力                   任意
                         溫度                   -200-560 ℃
       天 然 氣: 壓力                   0-14MPa G
                        溫度                   -40-115 ℃
                        密度                   0.554-0.750 kg/m3
                        N2、CO2含量(%)       0-15 %
       液    體: 溫度                   -200-560 ℃
       ■  通訊接口:  EIA RS-485串行接口(光電隔離),安全的防雷電路設計
       EIA RS-232串行接口(光電隔離)
       可以同時帶有兩路串行接口,可任意選擇為RS-485或RS-232。(訂貨時需要說明)
       通訊速率:可選(19200、9600、4800、1200波特率)
       傳輸介質;雙絞線
       ■ 斷電數據保護時間:10年
       ■ 交流電源:220V+10%-15%,50Hz±5%     功耗:小于8W
       ■ 直流電源:24V+10%-15%                功耗:小于8W

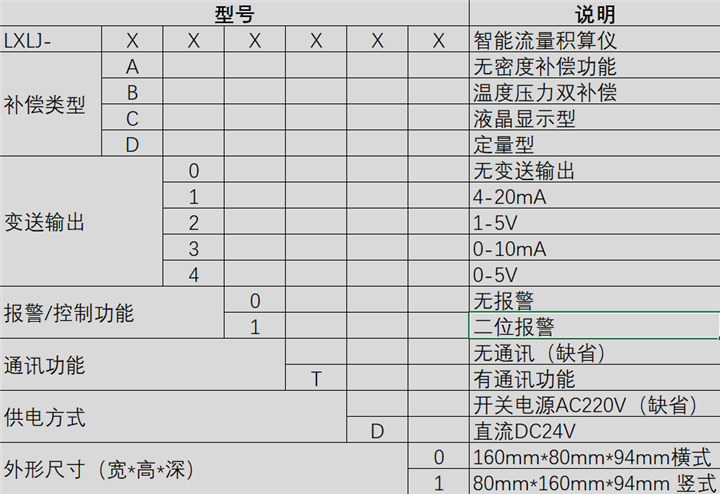

選型說明

\

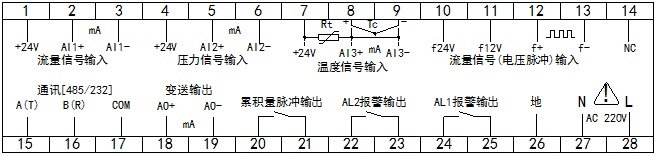

接線圖

\
